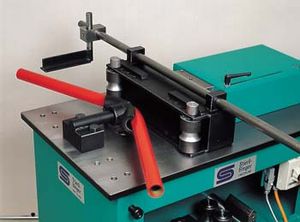

Rohr biegen mit Rohrbiegemaschine
Rohr biegen mit Rohrbiegemaschine Rohr biegen mit Rohrbiegemaschine Rohr biegen mit Rohrbiegemaschine

Rohr biegen mit Rohrbiegemaschine



Runde Rohre und Vierkantrohr biegen

Ausgestattet mit Rohrbiege-Werkzeuge, kann der Stierli-Bieger als hydraulischer Rohrbieger unterschiedlichste Rohre biegen. Das Vierkantrohr biegen, Rechteckrohr biegen, Rundrohr biegen, Alu Verkantrohr biegen, oder allg. Stahlrohr biegen ist mit der Stierli Rohrbiegemaschine möglich.

Rohrbiegewerkzeuge mit unterschiedlichen Abmessungen können einfach aufgebaut werden.
Die Werkzeuge für runde Stahlrohre sind Standardwerkzeuge. Rohre gebogen mit eckigen Querschnitten oder von Vierkantrohren werden Sonderwerkzeuge für die Biegemaschinen benötigt. Diese müssen den Rohrquerschnitten entsprechend angepasst werden. Auch gebogene Biegewinkel über 90 Grad sind möglich.



Unsere Rohrbiegemaschine können unter anderem auf diese Anwendungen spezialisiert werden. Fragen Sie uns an - garantiert ist auch Ihre Biege oder Richtaufgabe für Rohre oder andere Materialien möglich.


Schwarze Gas- und Wasserrohre biegen

Rohrbiegemaschine im Einsatz Biegemaschinen Vorrichtung um z. B. ein Rohr zu biegenDas Biegen von Gasrohr- oder Wasserleitungsrohren ("schwarze Rohre") erfolgt mit Standard-Rohrbiegewerkzeugen auf dem unseren Horizontalen Biegemaschinen. Für jede Rohrgrösse wird ein separates Biegesegment  (Biegeform) verwendet.
Nebst den Rohren nach EN 10255 (DIN 2440/2441) können auch Geländerrohre ohne Dorn gebogen werden. Der Bogen der gebogenen Rohre weisen jedoch einen grösseren Biegeradius auf.

Das Biegen von rostfreien Rohren / Edelstahlrohr ist nicht möglich. Solche Rohre müssen zwingend mit einer Dornbiegemaschine gebogen werden. Oder alternativ mit entsprechendem Zubehör mit unserer Radial Winkelbieger.
Das Biegen von Gasrohren ist mit dem Standard- Rohrbieger sehr wirtschaftlich und schneller gegenüber Dornbiegemaschinen.

Alu Vierkantrohr biegen ist möglich. Gebogenes Alu Rohr rund hingegen nicht. Falls Sie nicht sicher sind, so sprechen Sie mit unserem Techniker. Wir verfügen über die entsprechende Erfahrung für das Rohrbiege Verfahren, um Ihre Ideen zum Rechteckrohre, Vierkantrohre oder Rundrohre im Einsatz für den Anlagenbau, Metallbau, Fassadenbau oder Geländer umzusetzen.


Rechteckrohre / Quadratische Rohre biegen

Rohrbiegemaschine für quadratische Rohre Rechteckiges, gebogenes RohrDas Biegen von Rechteck oder quadratischen Rohren kann mit einem Sonderwerkzeug erfolgen. Dabei wird der Rohrbogen innwendig etwas gestaucht, damit das Material in der Achse fliessen kann. Dabei sind unterschiedliche Biegeradien möglich, welche vom Werkzeug abhängig sind.

Dieses Rohr Biegeverfahren ist sehr wirtschaftlich und schneller gegenüber Dornbiegemaschinen.


Amerikanischer Rohrbogen

Eingestauchtes Rechteckrohr zum Rohrbiegen Amerikanischer RohrbogenBeim Biegen von eckigen oder rechteckigen Rohren wird die Innenseite etwas eingestaucht, damit das Material kontrolliert fliessen kann. Das nennt sich auch "amerikanischer Rohrbogen".

Diese Verfahren wird oft angewendet, wenn solche Rohre kostengünstig gebogen werden sollen. Eine kostspielige Dornbiegemaschine wird somit nicht benötigt und der Biegeprozess ist zudem schneller.


Rohre flachdrücken

Mit unseren Biegemaschinen lässt sich ein Rohr auch flach drücken.Im Metallbau oder Stahlbau können Rohre beispielsweise per hydraulischer Richtpresse flachgedrückt werden. Das Flachdrücken von Rohren kann z.B für Verstrebungen verwendet werden.


Schwere grosse Rohrdurchmesser biegen bis ø400mm

Rohrbiegemaschine für grosse Durchmesser3-Rollen Biegemaschinen für den grösseren Durchmesserbereich sind sehr kostspielig oder werden von 3-Rollen Biegemaschinen Hersteller erst gar nicht hergestellt.

Falls der Biegeradius nicht zu klein sein muss, kann ein solches Rohr auch mit der Stierli Biegepresse schrittweise (step-by-step) gebogen werden.
Grössere Durchmesser > ø400mm auf Anfrage.


Rohre knicken

Geknicktes RechteckrohrFür den Metall- und Stahlbau haben wir Biegelösungen zum Knicken von Rohren realisiert. Dadurch lassen sich zeitaufwendige Säge- und Schweissarbeiten einsparen.


Rohr Ziehbiegeverfahren

Rohr ZiehbiegeverfahrenGegenüber dem Standard-Rohrbieger (Rohr Druckbiegeverfahren), lassen sich auch dünnere Rohre oder kleinere Radien biegen. Das Rohr Ziehbiegeverfahren bietet etwas mehr Einsatzmöglichkeiten als das Druckbiegeverfahren. Der Biegevorgang lässt sich mit einer Rundbiegemaschine vergleichen.




Aluminium Rohre Biegen

Vierkant-Rohre aus Aluminium lassen sich biegen. Rundrohr aus Aluminium bedarf einer Dornbiegemaschine.


Edelstahl Rohre biegen

Eckige, rechteckige oder quadratische Rohre lassen sich biegen (insofern auf der Rohr Innenseite bewusst der gewollte Einzug wein darf, sodass der Werkstoff kontrolliert fliessen kann). Runde Rohre aus rostfreiem Stahl (Edelstahl Rohre) lassen sich mit dem 3-Punkte biegen nicht biegen. Diese Rohre knicken. Auf der Radial-Biegemaschine ist das biegen solcher Edelstahl Rohre möglich, sofern der Radius genügend gross sein darf.


Messing Hydraulikleitungen biegen

Hydraulikrohre bis ø16mm sind mit einem Stierli Biegewerkzeug möglich.




Zum Biegen von Rohren eignen sich beispielsweise diese Maschinen:
