Horizontale Biegemaschine

Horizontale Biegemaschine

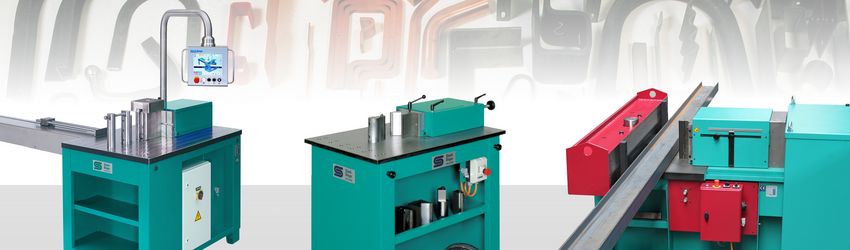

Starke Biege- und Richtlösungen, die überzeugen

Die Stierli Biegemaschine bietet mit unterschiedlichen Werkzeuglösungen vielfältige Einsatzmöglichkeiten für die Metallbearbeitung. Durch die offene Bauweise resultieren viele Vorteile für die Fertigung von Biegeteilen und Richtarbeiten. Als Universal Biegemaschine oder Richtpresse findet dieser Typ Metallbieger Anwendung in zahlreichen Branchen und wird für die Einzelteil- /Kleinserienfertigung und wie auch für die Serienfertigung eingesetzt. Verschiedene Steuerungskonzepte wie manuelle Biegemaschinen oder leistungsfähige CNC Biegemaschinen unterstützen den Bediener optimal im Fertigungsprozess mit dieser Universalbiegemaschine.







HEHorizontalbiegemaschinen mit manueller Bedienung
CNCDas Biegeprogramm wird durch den Bediener erstellt. Korrektur im Nachhinein möglich.
CNC-WDie Biegeprogramme werden durch die Eingabe der Winkel- und Schenkellängen automatisch erstellt. (wie an einer modernen Abkantpresse)
CNC-WPWie CNC-W, aber zusätzlich  mit aktiver Winkelmessung beim Biegen und automatischer Winkelkorretkur (autom. Nachbiegen)









Metall Biegen mit dem Horizontalbieger mit Biegeprogramm und automatisch gesteuertem Längenanschlag. Die Biegewinkel und mehrere Biegungen können im Biegeprogramm  programmiert werden. Der Radius der Biegung kann mit unterschiedlichen Biegewerkzeugen wie Biegestempel und Prisma bestimmt werden, analog einer Vertikal Kantbank.

CNC Längenanschlag mit automatischem Anschlagrückzug.

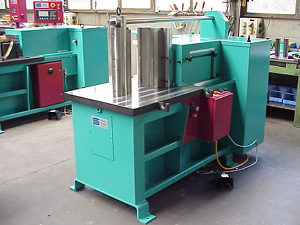

Schnell, präzise und platzsparend Stück um Stück biegen. Die konventionelle manuelle Biegemaschine 85 HE mit manuellem Anschlag.


Neu ist unser Biegezentrum auch mit automatischem Biegeroboter zum Kupfer, Alu oder Metall biegen verfügbar.




Der Stierli-Bieger glänzt mit zahlreichen Vorteilen:

  • Grosser und breiter Arbeitstisch
    Die Arbeitsfläche ist grosszügig bemessen, was eine sichere Auflage und Arbeitsbreite für grössere Biegeteile sicherstellt. (grosser Vorteil gegenüber einer vertikalen Kantbank)
  • Langer Zylinderhub mit grosser Einlegebreite
    Für zum Richten von Schweisskonstruktionen oder dem Einsatz von Sonderwerkzeugen ist es ein grosser Vorteil, wenn der hydraulische Zylinder über genügend Hub verfügt und eine maximale Einlegebreite vorhanden sind.

  • Robuste Maschinenkonstruktion
    Die steife und robuste Konstruktion der Maschine garantiert eine genaues Arbeiten und maximale Langzeitgenauigkeit dieser hydraulischen Stahlbiegemaschinen.

  • Hohe Wiederholgenauigkeit
    Durch Kombination der sehr steifen Maschinenkonstruktion, der präszisen Hydraulik und dem Einsatz von hochwertigen Steuerungskomponenten wird eine hohe Wiederholgenauigkeit erreicht.

  • Sehr starkes Zylinderführungssystem
    Die sehr stark gebauten Zylinder benötigen keine offenen Führungen. Durch das komplett geschlossene Führungssystem resultieren ein Optimum an Vorteilen, welche die hohe Lebensdauer und Langzeitgenauigkeit erhalten:
    - Das Führungssystem ist maximal vor Verschleiss geschützt (im Gegensatz zu offenen Führungen)
    - Keine zusätzliche Schmierung notwendig, die Wartung entfällt.
    - Unser Führungskonzept erlaubt ein komplett geschlossener Arbeitstisch (siehe nächster Punkt)

  • Präziser und geschlossener Arbeitstisch
    Die Ausführung des mechanisch bearbeiteten Maschinentisch aus Stahl garantiert eine plane und saubere Auflage. Er ist komplett geschlossen und benötigt keine Öffnungen für zusätzliche Führungen. Dadurch können kleine Biegeteile nicht verklemmen und Zunder kann nicht in das Führungssystem gelangen.

  • Mobil, mit Palettenhubwagen oder Kran
    Falls notwendig können die Metallbiegemaschinen problemlos dahin transportiert werden, wo man sie gerade braucht.

  • Geringer Platzbedarf
    Durch die kompakte Bauweise kann der Stierli-Bieger an jeder Stelle der Werkstatt platziert und gebraucht werden.

  • Kompakte, flexible und robuste Qualitätswerkzeuge
    Stierli-Bieger bietet Werkzeuge, welche einerseits feine Bearbeitungen mit kleinen Schenkellängen, kleinen U- , L- oder Z-Biegemassen erlaubt. Andererseits stehen schwere und robuste Biegewerkzeuge für schwere Biegebearbeitungen zur Verfügung und erlauben maximale Biegeleistungen.

  • Werkzeug- Schnellwechselsystem
    Das Wechseln der Werkzeuge ist in Sekundenschnelle erledigt, was die horizontalpresse zu einem Universal Biegegerät macht.

  • Universeller Einsatz möglich
    Es stehen zahlreiche Werkzeuge zur Verfügung, welche ein enormes Produktionspotential zum Metall biegen anbieten. Die Stierli Universal Abkantbank kann mit Standard-Biegewerkzeuge wie V-Prisma betrieben werden. Es können aber auch eigene Werkzeuge gebraucht werden, Formwerkzeuge, Richtwerkzeuge oder Sonderwerkzeuge wie z.B Rohr Biegesegmente, damit die Stierli Abkantbank als hydraulische Rohrbiegegerät zum Rohre biegen gebraucht werden kann.

  • Hohe Biegeleistung (bis 600 Biegungen / h)
    In vielen Fällen gilt, dass mit dem der Stierli Abkantbank kostengünstiger produziert werden kann, weil eine hohe Biegeleistung und Biegekapazität erzielt werden kann.

  • Technische und wirtschaftliche Vorteile gegenüber vertikalen Abkantpressen.
    Der Stierli Biegemaschinen haben oftmals die Nase vorn. Kostengünstiger, schneller und platzsparender produzieren als auf einer Abkantbank sind nur eines von vielen Argumenten, die für den Einsatz eines Stierli-Biegers für die Metallbearbeitung sprechen.

  • Kostengünstige in der Anschaffung gegenüber Nutzen und Lebensdauer
    Die Horizontabiegemaschine wird meist als Produktionsmaschine oder zusätzliche Abkantbank gebraucht, bei dem ein hervorragendes Preis/Leistungsverhältnis besteht. Die hohe Lebensdauer eines Stierli-Biegers erhöht die Wirtschaftlichkeit dieser Investition zusätzlich.

    Es gibt aber auch Betriebe in der Metallverarbeitung, welche den Stierli-Bieger für die Herstellung von Prototypen oder Kleinserien, oder für den gelegentlichen Einsatz in der Metallverarbeitung verwenden. Solche Betriebe schätzen die ständige Verfügbarkeit der Stierli Biegemaschinen und Richtmaschine, sind nicht von externen Fertigungsdienstleistern abhängig und haben somit eine höhere Flexiblität, um schneller anbieten oder liefern zu können.

  • Einfache Beladung der Werkstücke
    Die offene Bauweise der Biegemaschinen mit grosser Einlegebreite erlaubt ein einfaches Beladen und Teilehandlig. Für grosse, schwere oder langschenklige Teile bietet sich die Möglichkeit der Kranbeladung an.

  • Einfach bedienbare Ditigal Steuerung.
    Unsere Steuerungen der Abkantmaschine sind so konzipiert, das Sie vom Bediener in sehr kurzer Zeit auch ohne grosse Erfahrung erlernt werden können. Die Arbeit am Stierli-Bieger ist schon nach kurzer Zeit produktiv.

    Die manuelle Steuerung ist sehr beliebt und seit Jahrzehnten im Einsatz bewährt. Diese Steuerung ist für jedermann in wenigen Minuten erlernt. Mit der Hub-Feineinstellung kann auch mit der manuellen Steuerung sehr präzise gearbeitet werden.

    Die modernen und leistungsfähigen digitalen CNC-Steuerung bieten ein übersichtlich gestaltetes Mehrzeilendisplay für ein optimales Anzeigen der Biegungen. Grapische Symbole unterstützen und erleichtern den Bedienprozess.





Nebenarbeitsplatz-Software BendEdit

Verfügbar für alle Steuerungen.
Das BendEdit ist auch eine gute Hilfe für manuelle Steuerungen (HE), zur Ermittlung der Anschlagspositionen und Anzeigen der Biegeschritte.

  • Effiziente Erstellung der Biegeprogramme mit schneller Winkel- und Schenkellängenprogrammierung
  • Automatische Berechnung der Anschlagspositionen anhand der integrierten Materialbibliothek und Abwicklungsfaktoren
  • Anzeige der gestreckten Länge
  • Integrierte Werkzeugbibilothek
  • Direkte grafische und massstäbliche 1:1 Live-Anzeige des programmierten Biegeteils während dem Programmieren
  • Biegesimulation mit schrittweiser Analysefunktion und Anzeige der Biegeabfolgen.
  • Automatische Biegefolgeberechnung. Individuelle Biegeabfolgen können separat festgelegt werden
  • Biegeprogramm als Report ausdrucken (z.B als Arbeitspapier für Bediener)
    Die erforderlichen Anschlagspositionen, Biegemasse, gestreckte Länge und die Biegesimulation Schritt für Schritt sind im Report enthalten.

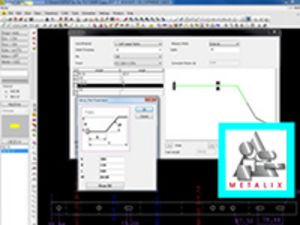

Metalix

Alternativ zur bereits konfortablen Maschinenprogrammierung kann die Maschine über das Programmiersystem "Metalix" programmiert werden. (CAD / CAM)

Die Biegeteile können direkt im Metalix erstellt werden. Auch das Importieren von DXF Daten ist möglich. Metalix bietet die direkte Schnittstelle zu 3D Systemen wie SolidWorks, AutoCad Inventor, ePlan etc. Die gezeichnete Stromschiene kann direkt in das Metalix CAD / CAM übertragen werden. Die Abwicklung inkl. Bohrungen und Position der Biegelinien mit Biegewinkel und die gestreckte Länge werden korrekt angezeigt. Per Knopfdruck wird das Biege- oder Stanzprogramm erstellt.

Das professionelle CNC-Stanzcenter CU-Profi der Firma Boschert wird ebenfalls mit dem gleichen Programmiersystem bedient. Somit ist es möglich, mit einer Datei das Stanz- und Biegeprogramm einer Stromschiene zu erstellen. Der Programmieraufwand entfällt auf ein Minimum. Mit diesem Verbund entsteht ein leistungsfähiges Stromschienen-Bearbeitungscenter, das über modernste Maschinen- und Programmiertechnik verfügt. Diese Kombination steht für die wirtschaftlichste und modernste Fertigungskompetenz und bildet die Spitze nach dem aktuellen Stand der Technik.

RADAN

Die Beschreibung entspricht analog dem Programmiersystem Metalix.

RADAN bietet zusätzlich die Möglichkeit, die Stromschienen mit dem integrierten 3D Modul in 3D zu entwerfen. Der Kunde braucht keine separates 3D CAD System, um von den Vorteilen der 3D Konstruktion zu profitieren (Schnelligkeit in der Programmierung und Minimierung von Fehlerquellen).

Verbindung zu 3D CAD-Systemen (AutoCad Inventor, SolidWorks, ePlan...)

Bei Biegeteilen mit Stanzbearbeitung (u.a Stromschienen) benötigt die konventionelle Programmierung bislang viel Zeit. In Kombination mit modernen 3D CAD-Systemen und dem Programmiersystem Metalix oder Radan, kann diese Zeit um ein Vielfaches reduziert werden. Dabei werden ebenfalls mögliche Fehlerquellen ausgeschaltet.

Vorteile:

  • Automatische Abwicklung direkt vom 3D.
    Die gestreckte Länge, Position der Stanzungen und Anzeige der Biegelinien wird automatisch berrechnet und muss nicht mehr korrigiert werden. Dabei werden Technologiedaten von Material und Werkzeug im Hintergrund verwendet.
  • Automatische Erstellung des Biegeprogramm für die Biegemaschine und Stanzmaschine
  • Sehr hoher Zeitgewinn in der Teileprogrammierung.
  • Fehlerquellen ausschalten und Prozesssicherheit erhöhen

Die moderne Stromschienenfertigung orientiert sich zunehmends nach diesem Fertigungsmuster.



Alternative Biegekonzepte von Stierli-Bieger AG:

Finden Sie auch über die Navigation auf unserer Webseite weitere Maschinen zum Biegen, wie z.B der Radialbieger, mit 360° Drehteller (ohne Walzen). Dieser top Winkelbieger funktioniert wie eine Schwenkbiegemaschine, Rundbiegemaschine oder ein Hand Bieger, aber mit Steuerung und starke elektrische Antriebe (Steuerung manuell nicht verfügbar). Diese Art Bieger ist ebenso für dicke oder dünne Flachstähle, Bleche, Profil und Eisenstangen geeignet. Firmen welche eine Rollenbiegemaschine einsetzen, haben sehr oft auch unsere Radialbiegemaschine im Einsatz. Die Preise sind ähnlich wie bei einem mittelgrossen Horizontalbieger.
