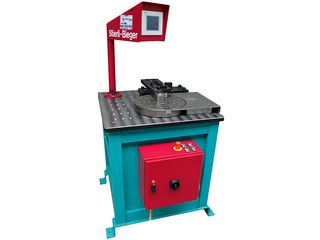

Biegemaschine RADIAL 5000 CNC


Der Stierli-Bieger RADIAL 5000 CNC ist eine sehr leistungsfähige Anlage, welche mit einer modernen „Touch Screen„ und Farbdisplay 2-Achsen-Steuerung ausgerüstet ist. Der Bediener kann die Anlage sehr leicht programmieren. Es können 200 Biegeprogramme mit bis zu 20 Biegungen pro Progarmm abgespeichert werden. Weitere Programme können über eine Schnittstelle ausgelagert werden. Die Biegemaschine kann mit einem manuellen oder programmierbaren Längenanschlag betrieben werden. Die benötigten Biegewinkel können direkt programmiert werden. Um materialbedingte Toleranzen auszugleichen, könnnen die Biegewinkel und die programmierten Anschlagspositionen im Programm jederzeit in +/- 0.1° (+/- 0.1 mm) Schritten korrigiert werden.

Die sehr starke Radial-Biegemaschine ist so gebaut, dass die unterschiedlichsten Werkzeuge sehr einfach aufgebaut werden können. Bei grossen Radien, Bogensegmenten, Biegungen über 90°, Spiralen, geschlossenen Formen und vielen anderen Anwendungen, ist die Stierli-Bieger Radial einzusetzen. Die hohe Stundenleistung für 180°- Bogen erreichen Sie durch die digitale Winkelvorwahl mit Basiskompensation und dem automatischen Rückfederungs-Ausgleich. Die Bedienung erfolgt durch Hand- oder Fuss-Schalter. Der Radialbieger zeichnet sich aus durch seine einfache Bedienung, tiefe Werkzeugkosten und einer hohen Wiederholgenauigkeit. Er eignet sich zum Biegen von Stahl, Kupfer, Aluminium und anderen Werkstoffen. Überzeugen Sie sich von den zahlreichen Einsatzmöglichkeiten des STIERLI- BIEGER.

Neu: Jetzt auch mit 2 Drehrichtungen

(Links- / Rechtslauf)

Werkzeughöhe 100 mm
Messgenauigkeit +/- 0.1°
Programmspeicher 200
Biegeleistung flach 100x20 / 40x30 (S235)
Normalspannung 3 x 400 V / 50 Hz
Abmessung 880 x 850 mm
Gewicht 950 kg
CE konforme Ausführung
Montage mobil
Farbe NCS 3050 blue-green
NCS 4050 wine red
Biegeleistung Rundstahl ø 40 mm (S235)
Drehteller ø 390 mm
Drehteller ø optional 550 mm
Drehmoment 5'000 Nm

Die moderne CNC Steuerung besticht durch die einfache Bedienung, welche in sehr kurzer Zeit erlernt ist.  Das grosse und übersichtliche Color Touch-Screen Panel mit Mehrzeilendisplay erlaubt dem Bediener eine schnelle Eingabe der Biegedaten zum Biegen:


  • Direkte Winkeleingabe in Grad °
    Die benötigten Biegewinkel können direkt programmiert werden. Um materialbedingte Toleranzen auszugleichen, könnnen die Biegewinkel und die programmierten Anschlagspositionen im Programm jederzeit in +/- 0.1° (+/- 0.1 mm) Schritten korrigiert werden.

  • Übernehmen von angefahrenen Biegepositionen mittels "Teach-In"
    Die Biegewinkel können auch manuell angefahren werden und mittels Knopfdruck (Teach-In Taste) in das Programm übernommen werden. Der Biegewinkel kann jederzeit im Programm durch nummerische Eingabe oder mit den Tasten +0.1° / -0.1 ° korrigiert werden.
  • Programmierung der Anschlagsposition
    Die Positionen, welche der Anschlag anfahren soll, können nummerisch eingegeben werden.

  • Schnelle Korrektur der Biegewinkel und Anschlagspositionen im Automatikmodus
    Als besondere Stärke dieser Steuerung können die Biegewinkel und die Anschlagspositionen jederzeit in +/- 0.1° (+/- 0.1 mm) Schritten korrigiert werden. Befindet sich das Programm im Automatikmodus, muss das Programm nicht unterbrochen werden, um materialbedingte Toleranzen auszugleichen

  • Biegen im Einzelsatz
    Soll kein Biegeprogramm erstellt werden, können in diesem grafisch aufbereiteten Menü der Biegewinkel sowie die Anschlagsposition eingegeben werden.

  • Erstellen von Biegeprogrammen
    Das Erstellen eines Biegeprogramm erfolgt sehr einfach. Auf dem Mehrzeilendisplay können bis zu 20 Biegeschritte pro Programm erstellt werden. Eine Zeile entspricht einem Biegeschritt, welche die Winkelinformation, die Drehrichtung (links-/rechtslauf) und die Position des Längenanschlages enthält.
    (höhere Anzahl Biegeschritte auf Anfrage).

  • Aufrufen und Speichern von Biegeprogrammen "DC-Flex"
    Es können bis zu 200 Programme auf der Steuerung abgespeichert werden.
    Mit der Option "DC-Flex" können Programme unendlich auf externe Datennetzwerke ausgelagert oder wieder importiert werden, sodass der Anzahl an Programmen keine Grenzen gesetzt sind.

    Neu: 2 verschiedene Drehrichtungen (Links-/Rechtslauf)

  • Links- / Rechtslauf des Biegetellers
    Um das Drehen der Biegeteile zu vermeiden, kann der Drehteller in beide Richtungen biegen. Der Drehteller und der Werkzeugaufbau müssen dafür abgestimmt sein.

  • Stückzähler
    Bei grösseren Serien kann der Stückzähler verwendet werden, der nach Erreichen der eingegebenen Stückzahlen ein Programmstop einlegt. Dabei kann wahlweise hoch- oder heruntergezählt werden.

  • Automatischer Anschlagrückzug
    Kurz vor dem Biegeprozess wird der Längenanschlag zurückgezogen. Diese Funktion ist ein-/auschaltbar. Die Länge des Anschlagrückzuges kann durch den Bediener definiert werden.

  • Automatische Kalibrierung des Längenanschlag

  • Ethernet Schnittstelle
    Der Anschluss an ein externes Datennetzwerk (z.B Firmennetzwerk) oder einen Laptop ermöglich folgende Möglichkeiten:
    - Speichern und Sichern (Backup) der bestehenden Maschinenprogramme
    - Zusätzliche Maschinenprogramme auslagern oder importieren

  • Externe Datenanbindung / DC-Flex
    Die Option DC-Flex ermöglicht Ihnen die Backup-Funktion von erstellten Programmen. Mit DC-Flex bestimmen Sie auch, welche Programme sich im Maschinenspeicher befinden sollen.

  • Schwenkbares Kommandopult
    Das Touch Screen Panel ist in ein Kommandopult eingebaut, welches sich je nach Biegeaufgabe in die richtige Position schwenken lässt. Eine optimale Sicht auf die Steuerung ist somit jederzeit gewährleistet.

  • Biegeprozess auslösen im Automatikmodus
    Der Biegezyklus wird entweder über den Fussschalter oder über eine 2-Hand Bedieungung ausgelöst.
Steuerung CNC Steuerung
Direkte Winkelprogrammierung
Winkelkorrektur für Rückfederungskompensation
Programmierbarer Längenanschlag
Automatischer Anschlagrückzug
Ethernet Verbindung
Externes Backup
Anschlag manuell oder Klappanschlag

Statt einem gesteuerten Längenanschlag kann auch der manuelle Anschlag M600 mit Skala eingesetzt werden. Für Biegeteile mit mehreren Biegungen ist ein Klappanschlag verfügbar, mit dem mehrere Biegungen ohne Verstellen des Anschlages nacheinander gebogen werden können.

RADIAL 5000 CNC
Automatischer 1000 mm / 2000 mm / 3000 mm CNC- Längenanschlag

Biegeteile mit mehreren Biegungen können über ein Biegeprogramm abgearbeitet werden. Der robuste und schnelle Längenanschlag positioniert das Biegeteil einfach und präzise. Er enthält zusätzlich einen automatischen Anschlagrückzug. Kurz vor dem Biegeprozess wird der Längenanschlag zurückgezogen. Diese Funktion ist ein-/auschaltbar. Die Länge des Anschlagrückzuges kann durch den Bediener definiert werden.

RADIAL 5000 CNC
Standard-Biegebolzen

Als Standard-Werkzeug gilt bei der Radial Biegemaschine der runde Biegebolzen, welcher im Zentrum montiert ist. Biegebolzen können sehr gut durch den Kunde selber hergestellt werden.

RADIAL 5000 CNC
Biegebacken für dünne und lange Radien

Der Einsatz von schraubbaren Biegebacken erlaubt das Biegen von kleinen und hohen Radien. Diese Variante gilt als Alternative zur Abstützung nach oben.

RADIAL 5000 CNC
Abstützung für dünne Biegeradien oder hohe Biegeteile

Eine Abstützung nach oben kann vorgesehen werden, wenn im Verhältnis zur Biegehöhe kleine Radien gebogen werden müssen.

RADIAL 5000 CNC
Schwenkbares Steuerungsarm

Um eine ideale Sicht und optimale Ergonomie beim Arbeiten zu gewährleisten, kann das Display auf den Bediener ausgerichtet werden.

RADIAL 5000 CNC
2-Hand Steuerung

Der Biegeprozesss wird mit einem Fussschalter ausgelöst. Für gewisse Biegearbeiten kann eine optionale 2-Hand Steuerung erforderlich sein.

RADIAL 5000 CNC
Überzeugen Sie sich von der Radial Biegemaschine

Der Stierli-Bieger glänzt mit zahlreichen Vorteilen:

  • Grosser Drehteller
    Der grosse Drehteller erlaubt das Rotationsbiegen mit grossen Biegeradien.
    Als Option können zusätzlich vergrösserte Drehteller bestellt werden, damit der Biegeradius noch mehr erweitert werden kann.

  • Kostengünstige Werkzeuge
    Standardwerkzeuge (z.B Standard-Biegebolzen) sind einfach herzustellen und können durch den Kunde auf Wunsch auch selber hergestellt werden.

  • Universelle Fertigungsmöglichkeiten durch individuellen Werkzeugaufbau
    Diese Rund-Biegemaschine löst Ihre Biegeaufgaben. Je nach Werkzeugaufbau ist ein breites  Fertigungsspektrum möglich.

  • Robuste Maschinenkonstruktion
    Die steife und robuste Konstruktion der Maschine garantiert eine genaues Arbeiten mit hoher Langzeitgenauigkeit.

  • Hohe Wiederholgenauigkeit
    Durch Kombination der sehr steifen Maschinenkonstruktion, der präszisen Antriebstechnik und dem Einsatz von hochwertigen Steuerungskomponenten wird eine hohe Wiederholgenauigkeit erreicht.



  • Mobil, mit Palettenhubwagen oder Kran
    Falls notwendig kann der Stierli-bieger problemlos dahin transportiert werden, wo man ihn gerade braucht.

  • Geringer Platzbedarf
    Durch die kompakte Bauweise kann der Stierli-Bieger an jeder Stelle der Werkstatt platziert werden.

  • Hohe Biegeleistung

  • Kostengünstige in der Anschaffung gegenüber Nutzen und Lebensdauer
    Der Stierli-bieger wird meist als Produktionsmaschine eingesetzt, bei dem ein hervorragendes Preis/Leistungsverhältnis besteht. Die hohe Lebensdauer eines Stierli-Biegers erhöht die Wirtschaftlichkeit dieser Investition zusätzlich.

  • Einfache Beladung der Werkstücke
    Die offene Bauweise mit grosser Einlegebreite erlaubt ein einfaches Beladen und Teilehandlig. Für grosse, schwere oder langschenklige Teile bietet sich die Möglichkeit der Kranbeladung an.

  • Einfach bedienbare Steuerung.
    Unsere Steuerungen sind so konzipiert, das Sie vom Bediener in sehr kurzer Zeit erlernt werden. Die moderne CNC-Steuerung bietet ein übersichtlich gestaltetes Mehrzeilendisplay. Grapische Symbole unterstützen und erleichtern den Bedienprozess.

  • Schwenkbares Kommandopult
    Ergonomie am Arbeitsplatz ist wichtig, deshalb haben wir die CNC-Steuerungen mit einem schwenkbaren Kommandopult ausgerüstet.


RADIAL 5000 CNC
Professionell seit 1936 am Markt

Überzeugende Vorteile mit Stierli-Bieger als Partner:


  • Mit uns als Partner sind Sie auf der sicheren Seite.
    Die hohe Lebensdauer, Zuverlässigkeit, Qualität und Präzision haben dazu geführt, das die Marke Stierli-Bieger international seit Jahrzehnten einen ausgezeichneten Ruf am Markt geniesst. Dies wird untermauert, indem praktisch keine Gebrauchtmaschinen zu finden sind.

  • Professionelle Beratung
    Wir legen grossen Wert auf eine gute und kompetente Beratung. Wir verfügen über ein sehr breites und langjähriges Anwendungs Know-How, von dem Sie profitieren können. Wir freuen uns, Ihre Anwendung im Detail zu prüfen und Ihnen unsere Lösung zu präsentieren. Nach Bedarf besuchen wir Sie auch gerne in Ihrem Werk oder Sie besuchen uns bei Firma Stierli-Bieger. In unserem hauseigenen Showroom haben wir optiomale Bedingungen, um Ihnen die Maschinen vorzuführen und Versuche und Tests zu fahren.

  • Maschinenbauer mit langjähriger Erfahrung - seit 1936
    Unsere Biege- und Richtmaschinen sind ausgereift und haben sich im Einsatz bewährt. Durch die lange Praxis sind zuverlässige Maschinenlösungen vorhanden. Profitieren Sie von unserer Erfahrung.

  • 100% Schweizer Qualitätswerkzeugmaschine
    In der Schweiz werden nicht nur die präzisen Schweizer Uhrwerke produziert. Der hochwertige Maschinenbau wird bei uns als Tradition verstanden.

    Der Stierli-Bieger stellen wir in der eigenen Fertigungsabteilung her. Durch die Eigenfertigung sind wir in der Lage, die hohe Fertigungsqualität sicherzustellen. Sondermaschinen und Anpassungen können im eigenen Haus schnell und flexibel durchgeführt werden.

    Die qualitativ hochwertige Maschine garantiert eine lange Lebensdauer mit sehr guter Langzeitgenauigkeit und gleichzeitig tiefen Wartungskosten.

  • Hochwertige Maschinenkomponenten
    Wir verwenden nur Komponenten von erstklassigen Lieferanten. Wir verfügen über langjährige Partnerschaften mit Lieferanten, welche uns Komponenten wie z.B Pumpen, Hydraulik und Elektronik liefern.

  • Sondermaschinen, Sonderlösungen und Anpassungen nach Wunsch
    Durch die eigene Konstruktionsabteilung können wir auf Ihre Sonderwünsche eingehen, und Ihnen eine Massgeschneiderte Lösung anbieten.

  • Diverse Branchenlösungen stehen bereit
    Typische Lösungen für Anwendungen aus zahlreichen Branchen stehen für Sie bereit! Warum also das Rad ein zweites Mal erfinden?

  • Top-Service
    Die Stierli-Bieger sind äussert zuverlässig. Sollte trotzdem ein Bedarf für Servicedienstleistungen bestehen, können wir Sie mit direktem Support oder Service über einen kompetenten Partner bedienen.

  • Lange Ersatzteilverfügbarkeit
    Wir legen Wert auf eine lange Versorgung Ihrer Maschine mit Ersatzteilen und bieten Ihnen eine lange Ersatzteilverfügbarkeit.

RADIAL 5000 CNC
