Flanschrichtmaschine FRM-30

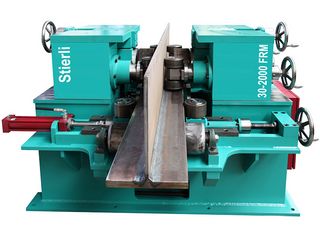

Die Flanschrichtmaschine FRM-30 ist für das Richten von Flanschen an geschweissten T-Trägern und H-Trägern konzipiert. Das horizontale Design der Maschine erlaubt ein einfaches Handling von grossen und schweren Trägern. Das Werkstück wird der Maschine mittels Rollenbahn zugeführt. Der Antrieb erfolgt über zwei kraftvolle Getriebemotoren.  Das Richten des Trägers erfordert einen bis mehrere Durchläufe. Die Richt- Rollen der Maschine werden auf das Werkstück und den gewünschten Richtwert eingestellt.
Seitlich einstellbare Führungszylinder halten und führen das Werkstück während dem Richtvorgang.

Die robuste Konstruktion der Flansch Richtmaschine garantiert beste Richtwerte am Werkstück, einen zuverlässigen Betrieb und eine lange Lebensdauer bei niedrigem Wartungsaufwand.

Richtleistung:

Schmaler H-Träger T-Träger, L-Träger
Flansch Breite (b)150 ~ 500 mm150 ~ 250 mm
Flansch Dicke (t2)5 ~ 15 mm5 ~ 15 mm
Steg Höhe (a)über 250 mm250 ~ 2000 mm
Steg Dicke (t1)4 ~ 16 mm4 ~ 16 mm
Länge 1.5 - 15 m1.5 - 15 m
Gewichtmax. 12'000 kg / Stückmax. 12'000 kg / Stück
Arbeitskraft 60 to / 600 kN
Normalspannung 3 x 400 V / 50 Hz
Abmessung 3000 x 1850 x 1350 mm
CE konforme Ausführung
Montage mobil
Farbe NCS 3050 blue-green
NCS 4050 wine red
Max. Flanschdicke 30 mm
Max. Flanschbreite 500 mm
Max. Trägerhöhe 2000 mm
Richtgeschwindikgeit 8.0 m/min
Führungszylinder 7/4 to

Mit der mitgelieferten Steuereinheit (Bedienflasche) kann die Zustellung der Richtrolle stufenlos eingestellt werden. Mit der Steuereinheit lässt sich auch die Rollbahn (linkslauf / rechtslauf) bedienen.


Die Bedienung der Flanschrichtmaschine ist sehr schnell erlernt.

Nr.Funktion
1Steuerbirne Gehäuse mit Magnethaftung
2Not-Aus Taster
3Rolle vorwärts
4Rolle rückwärts
5Richtrolle auf
6Richtrolle ab
7Reserve / Blinddeckel
Rollenbahn

Rollenbahnen sind in verschiedenen Längen verfügbar, z.B 2 x 12 m

FRM-30
Professionell seit 1936 am Markt

Überzeugende Vorteile mit Stierli-Bieger als Partner:


  • Mit uns als Partner sind Sie auf der sicheren Seite.
    Die hohe Lebensdauer, Zuverlässigkeit, Qualität und Präzision haben dazu geführt, das die Marke Stierli-Bieger international seit Jahrzehnten einen ausgezeichneten Ruf am Markt geniesst. Dies wird untermauert, indem praktisch keine Gebrauchtmaschinen zu finden sind.

  • Professionelle Beratung
    Wir legen grossen Wert auf eine gute und kompetente Beratung. Wir verfügen über ein sehr breites und langjähriges Anwendungs Know-How, von dem Sie profitieren können. Wir freuen uns, Ihre Anwendung im Detail zu prüfen und Ihnen unsere Lösung zu präsentieren. Nach Bedarf besuchen wir Sie auch gerne in Ihrem Werk oder Sie besuchen uns bei Firma Stierli-Bieger. In unserem hauseigenen Showroom haben wir optiomale Bedingungen, um Ihnen die Maschinen vorzuführen und Versuche und Tests zu fahren.

  • Maschinenbauer mit langjähriger Erfahrung - seit 1936
    Unsere Biege- und Richtmaschinen sind ausgereift und haben sich im Einsatz bewährt. Durch die lange Praxis sind zuverlässige Maschinenlösungen vorhanden. Profitieren Sie von unserer Erfahrung.

  • 100% Schweizer Qualitätswerkzeugmaschine
    In der Schweiz werden nicht nur die präzisen Schweizer Uhrwerke produziert. Der hochwertige Maschinenbau wird bei uns als Tradition verstanden.

    Der Stierli-Bieger stellen wir in der eigenen Fertigungsabteilung her. Durch die Eigenfertigung sind wir in der Lage, die hohe Fertigungsqualität sicherzustellen. Sondermaschinen und Anpassungen können im eigenen Haus schnell und flexibel durchgeführt werden.

    Die qualitativ hochwertige Maschine garantiert eine lange Lebensdauer mit sehr guter Langzeitgenauigkeit und gleichzeitig tiefen Wartungskosten.

  • Hochwertige Maschinenkomponenten
    Wir verwenden nur Komponenten von erstklassigen Lieferanten. Wir verfügen über langjährige Partnerschaften mit Lieferanten, welche uns Komponenten wie z.B Pumpen, Hydraulik und Elektronik liefern.

  • Sondermaschinen, Sonderlösungen und Anpassungen nach Wunsch
    Durch die eigene Konstruktionsabteilung können wir auf Ihre Sonderwünsche eingehen, und Ihnen eine Massgeschneiderte Lösung anbieten.

  • Diverse Branchenlösungen stehen bereit
    Typische Lösungen für Anwendungen aus zahlreichen Branchen stehen für Sie bereit! Warum also das Rad ein zweites Mal erfinden?

  • Top-Service
    Die Stierli-Bieger sind äussert zuverlässig. Sollte trotzdem ein Bedarf für Servicedienstleistungen bestehen, können wir Sie mit direktem Support oder Service über einen kompetenten Partner bedienen.

  • Lange Ersatzteilverfügbarkeit
    Wir legen Wert auf eine lange Versorgung Ihrer Maschine mit Ersatzteilen und bieten Ihnen eine lange Ersatzteilverfügbarkeit.
