Schiffbau

Schiffbau

Die Biegemaschinen der SE- Baureihe sind auf das Biegen von Schiffprofilen für den Schiffrahmen spezialisiert. Nebst den typischen HP Schiffspanten (oder auch Hollandprofil, HP-Spanten, Flachwulststahl genannt), ist auch das Biegen von L-Profilen, T-Profilen möglich. Dabei werden die Profile einzeln oder paarweise mit 2 Profile zusammengebogen. Mit der Maschine lassen sich auch Rohre biegen oder Richtarbeiten ausführen.

Es stehen manuelle wie auch CNC Steuerungen zur Auswahl. Je nach Einsatz ob im produzierenden Schiffbau oder für die Schiffreparatur bieten wir eine breite Maschinenpalette an. Die kleinste Maschine biegt bis HP 200, die grösste Maschine biegt Schiffspanten bis HP-430.

Das V-Biegeprisma ist ein Standard Werkzeug unserer Biegemaschinen.

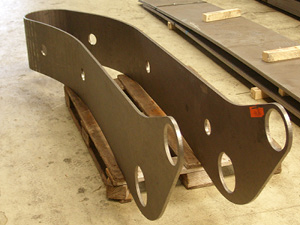

Dicker Stahl wird auf horizontaler Biegemaschine gebogenFlachstahl biegen ist eine der Hauptanwendungen des dieses Biegegerät für Flacheisen. Je nach Blechdicke können mittels Werkzeug-Schnellspannsystem unterschiedlich grosse Prismen zum Flachstahl-Biegen eingesetzt werden.



Biegeprisma - Grössen - Blechdicken:

PrismaOptimale Blechdicke
MW 101-2 mm
MW 182-3 mm
MW 304-5 mm
MW 456-8 mm
MW 65

8-10 mm

MW 858-14 mm
MW 12515-20 mm
MW 16020-25 mm
MW 20025-30 mm
MW 24030-40 mm
MW ....

> grösser als 40 mm

Wir biegen auch grössere Querschnitte wie z.B 250 x 100 mm oder 500 x 60 mm

Die Grösse der Biegeradien kann die Wahl des Biegeprismas beinflussen.
Ist der Biegeradius im Verhältnis zur Blechdicke einiges grösser, so muss auch ein entsprechend grösseres Biegeprisma verwendet werden.
Auch Flachstahl hochkant biegen ist mit einem Stierli Bieger möglich.


Step Biegen (Blech Step Technik)

Schrittweises biegen eines grossen Radius in mehreren kleinen Segmenten, z.B alle 20mm eine kleine Biegung)Auf horizontalen Biegemaschinen lassen sich grosse Radien schrittweise biegen


Biegen von grossen Radien

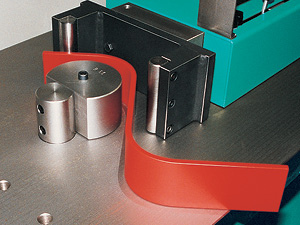

 S Förmige Biegungen ermöglicht die Horizontale BiegemaschineMit der Horziontal Biegemaschine wie auch mit unserer Rundbiegemaschine lassen sich grosse Radien Biegen.

Horizontalbiegemaschine:

- Einsatz von grossen Biegeprismen und grossem Biegestempel
- Formwerkzeuge
- Step-by-step biegen
  (biegen in mehreren kleinen Segmenten, z.B alle 20mm ein kleine Biegung)



Radialbiegemaschine:   (Rundbiegemaschine)

- Einsatz von grossen Biegebolzen.

Für einfache Biegeteile reicht eine manuelle Maschine oder die Standard CNC-Steuerung aus. Für anspruchsvollere Biegefolgen und sehr schnelle Programmierzeiten bieten sich die Maschinenmodelle CNC-W oder CNC-WP an, um Dünnblech zu biegen.

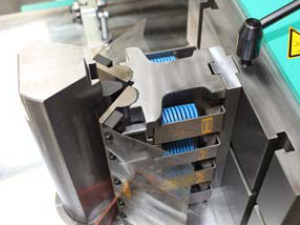

Blech biegen mit Schwenkprisma

Werkstück wird dank schwenkbarer Biegebacken abdruckfrei gebogen. Aus optischen Gründen dürfen oftmals beim Blech biegen keine Biegespuren, Abdrücke oder Biegemarken entstehen. Schwenkbare Biegebacken reduzieren beim Blech biegen die Biegemarken. Nahezu Abdruckfreies Biegen wird mit unseren Blechbiegemaschinen möglich.

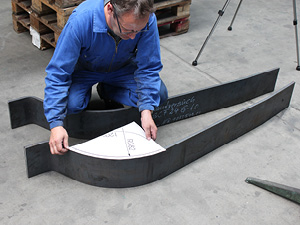

Die Paradedisziplin unserer Horizontalbieger: enges biegen von langschenkligen Teilen Kontrolle von langschenklig gebogenem BiegegutDas Biegen von langschenkligen Teilen ist auf Vertikal Pressen ungünstig und kann gefährlich sein.

Mit den Stierli-Bieger Horizontalen Abkantpressen erfolgt das Biegen von langen Teilen in Horizontallage wesentlich einfacher und sicherer. Durch die offene Bauweise wird das Einlegen der Bauteile vereinfacht.


Gegenbiegen

Werkstück wird mittels Gegenbiegen bearbeitet: Stempel und Prisma sind vertauscht.Beim Gegenbiegen werden die beiden Werkzeuge "Stempel und Prisma" miteinander vertauscht. Für gewisse Biegearbeiten kann sich das Gegenbiegen anbieten.
