Stromschienen biegen

Stromschienen biegen

Wir sind spezialisiert auf das Biegen von Stromschienen. Wir bieten modernste und hochproduktive Biegelösungen, welche als robuste Produktionsmaschinen ausgelegt sind. Grossfirmen wie auch kleinere Unternehmen aus aller Welt vertrauen auf professionelle Biegemaschinen von STIERLI.

Unsere Kunden benötigen Maschinenkonzepte, die den hohen Belastungen im industriellen Einsatz standhalten. Es sind Firmen, welche in der Grosserienfertigung Stromschienen herstellen, oder mit schnell wechselnden oder sich wiederholenden kleineren Serien flexibel sein müssen.







Eine Stromschiene beim Biegeprozess Schematische Darstellung der Winkelmessung

Mit der integrierten Winkelmessung, welche auch bei unseren Blechbiegemaschinen zum Einsatz kommt ist ein sehr präzises Biegen möglich. Unterschiedlich materialbedingte Rückfederungstoleranzen wie es z.B im Kupfer häufig vorkommt, können automatisch kompensiert werden. Somit wird eine hohe Prozesssicherheit und hohe Genauigkeit beim Biegen erreicht. Auch allgemein eignen sich unsere Maschinen bestens dazu, verschiedene Winkel zu biegen.


Eine abdruckfrei gebogenes Stück einer Stromschine wird gehalten Stromschine wird auf unserer Maschine gebogen

Mit den integrierten Schwenkbacken im Biegeprisma wird wie beim Rundstahl biegen ein nahezu abdruckfreies Biegen ohne Biegemarken ermöglicht. Abdruckfreies Biegen von Kupfer Stromschienen und Aluminium Stromschienen wird mit den besonderen Stierli Werkzeug Prismen unterstützt.

Firmen, welche in Lohnfertigung als Zulieferer auftreten, schätzen diese Möglichkeit des Abdruckfreien Biegen.


Eine Stromschine wird hochkant rund gebogen Eine manuell in die Maschine geklemmte Stromschiene Bis 60x10 mm kann mit einer manuellen Handklemmung Stromschienen wie mit einer Biegemaschine für Flachstahl hochkant (auf die flache Seite) gebogen werden.

Durch die Klemmung wird die erforderliche Qualität erreicht.


Eine hochkant fertig gebogene Stromschiene Ab einer Dicke von 60x10 mm empfehlen wir eine hydraulische Klemmung.

Mit der hydraulischen Klemmung ist das Hochkant Biegen bis zu 100x10mm möglich.
(Grössere Querschnitte auf Anfrage).

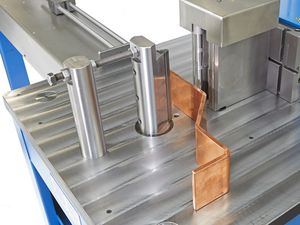

Absetzbiegen von Stromschiene auf unserer Maschine Wenn die Distanz zwischen zwei Biegungen für ein normales Prisma zu kurz ist, kann mit dem Absetzwerkzeug gleichzeitig 2 Biegungen mit einem Hub gebogen werden.

Bei diesem Werkzeug kann die Absetztiefe über die Hublängen stufenlos eingestellt werden. Die Absetzweite ist fix definiert.


Absetzwerkzeug mit einstellbarer Tiefe und Weite Wenn die Distanz zwischen zwei Biegungen für ein normales Prisma zu kurz ist, kann mit dem Absetzwerkzeug gleichzeitig 2 Biegungen mit einem Hub gebogen werden.

Bei diesem Werkzeug kann die Absetztiefe sowie die Absetzweite frei eingestellt werden.


Eine Stromschiene wird mit Verdrehwerkzeug gebogen Verdrehte Stromschienen Fertige Werkstücke nach dem Verdrehbiegen Stromschienen können bis zu einer Abmessung von 100x10mm mit dem Verdreh-Biegeverfahren gebogen werden.

Das Verdrehen (Verdreh-Biegen, Twist-biegen) findet mit einem Sonderwerkzeug statt, welches auf dem Horizontal-Bieger aufgebaut wird.

Grössere Abmessungen auf Anfrage.

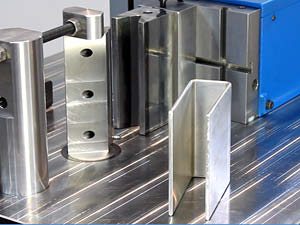

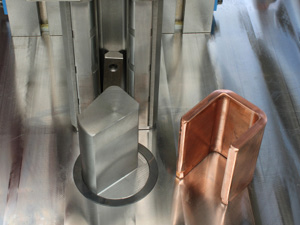

Enge U-Biegungen mit Spitzstempel

Stromschiene biegen mit Abstützung Fertige U-Biegung einer Stromschiene Komplex gebogene Stromschiene

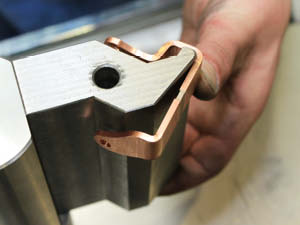

Hohe mit Abstüzung gebogene U-BiegungEnge Biegungen können mit einem "Spitzstempel" gebogen werden. Je nach Verhältnis zwischen dem Biegestempel Querschnitt und der Höhe des Biegestempels bedarf es einer zusätzlichen Abstützung nach oben. Nebst bereits standardmässige kleinen und flexiblen Spitzstempel für enge Biegungen können wir Ihnen auch Sonderstempel anfertigen, mit denen besondere Biegeaufgaben gelöst werden sollen.Eine besondere Stärke der Stierli-Bieger

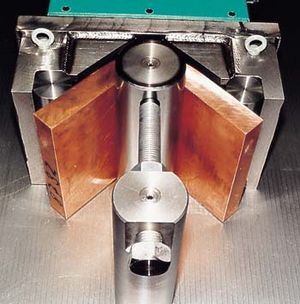

Kupfer, Leiterplatten biegen Durch das breite Maschinensortiment und unsere langjährige Erfahrung können wir Ihnen Biegelösungen anbieten, welche über die Abmessungen normaler Stromschienen hinausgehen. z.B 300x20 oder 300x30 mm.

Biegelösungen im Kupferbereich wurden bis zu 500x50mm realisiert.


abgekantete Alu-Leiterplatte Neben den klassischen CU-Stromschienen lassen sich auch Aluminium Stromschienen und Leiterplatten mit den gleichen Werkzeugen wie für die Kupfer Stromschienen biegen.


Eine Stromschiene mit Z-Biegung Sehr enge Z Biegung auf Stromschiene Sehr enge Z-Biegungen mit 90° können mit einem Sonderwerkzeug realisiert werden.


Das professionelle Stanzcenter der Firma Boschert ist für die rationelle Stromschienen-Fertigung konzipiert. Mit diesem schnellen Stanzcenter erhöhen Sie Ihre Produktivität beim Stanzen erheblich.

Beim Stanzzenter kann das gleiche Programmiersystem verwendet werden, wie bei der Stierli-Biegemaschine. Stromschienen müssen nur 1x programmiert werden. Es kann mit der gleichen Datei automatisch das Stanzprogramm und das Biegeprogramm erstellt werden.




Die Biegeprogramme lassen sich alternativ auch vom Nebenarbeitsplatz erstellen. Ausserdem kann mittels CAD / CAM Programmiersystem die Stromschiene programmiert werden für die Stierli-Biegemaschine und falls vorhanden auch für die Boschert Stanzmaschine CU-Profi. Mit einem Anschluss an ein 3D CAD System kann die Programmierzeit für die Stanz-und  Biegemaschine zusätzlich reduziert werden. Weitere Information entnehmen Sie unter dem Punkt Abschnitt Programmiersysteme

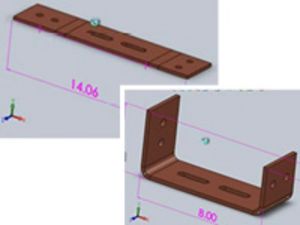

 Screenshot aus Programmiersystem für Stromschienen Biegemaschinen




Sehen Sie sich die erweiterte PDF Präsentation an:
